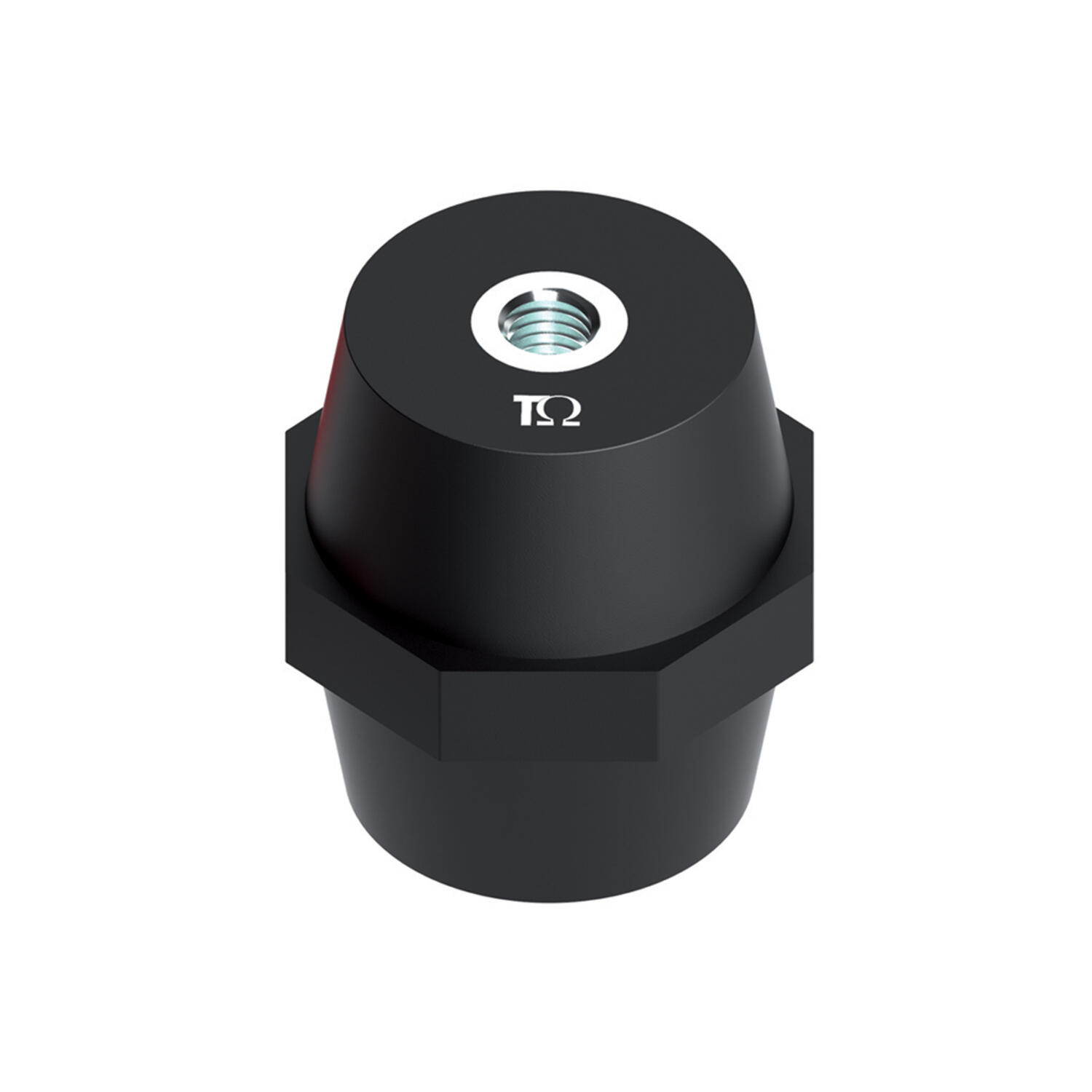

ISO - Insulators ISO2000 | OEM Automatic Ltd

General Data
Weight	0,005 kg

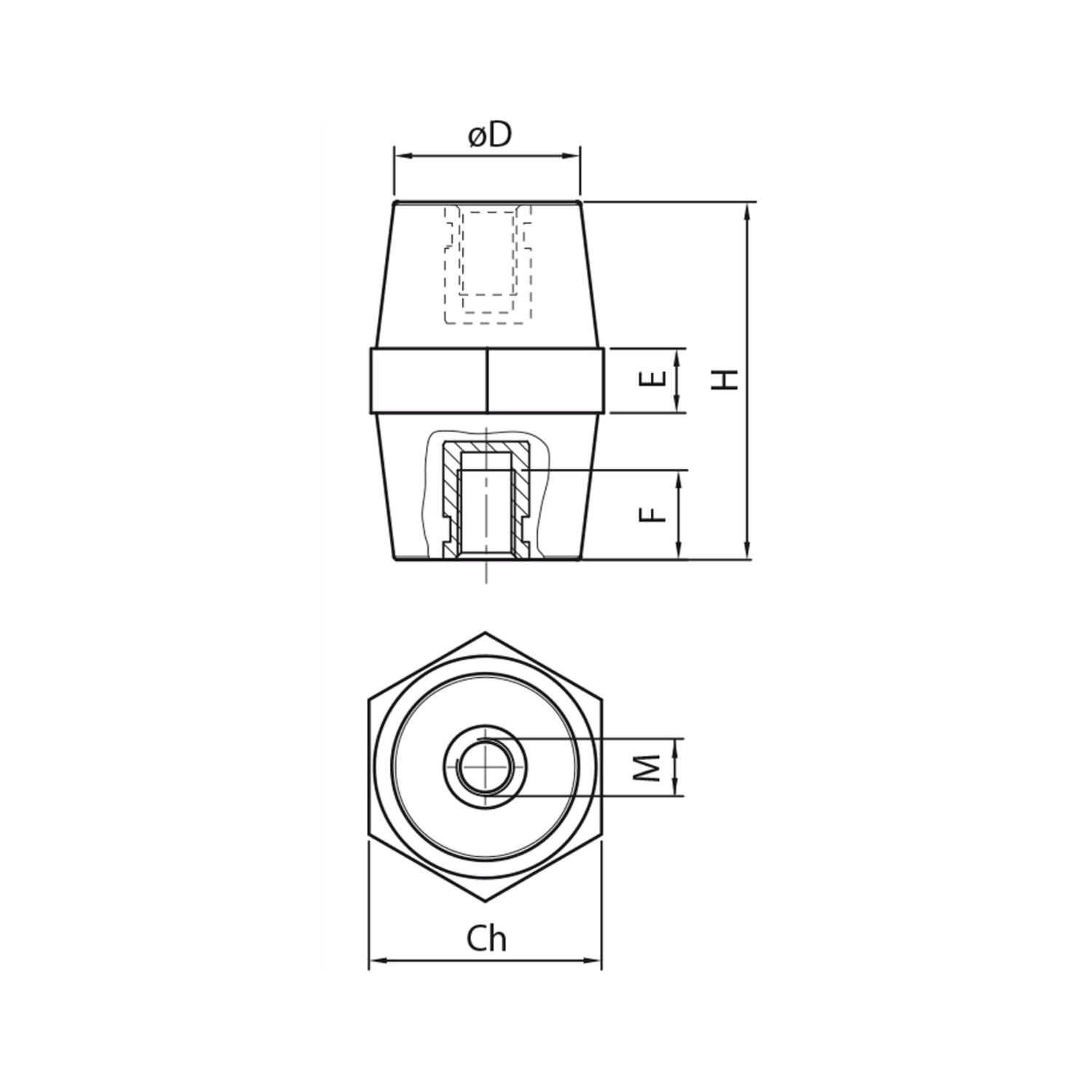

H (height)	15 mm
Colour	Black
Operating temperature	-40 to 130°C
Nominal torque	3 Nm
Insulation	Polyamide 65 reinforced with 30% fiberglass, Halogen Free
Rated voltage	1000 V AC/1500 V DC
D (Diameter)	12 mm

Invisible Heading
Material	Polyamide
Compressive strength	1500 daN
Thread size	M4
Flexual strength	100 daN
E (Spanner Height)	3 mm
Tensile strength	150 daN
F (Insert Depth)	5 mm

Parts	Weight	H (height)	Nominal torque	D (Diameter)	Compressive strength	Thread size	Flexual strength	E (Spanner Height)	Tensile strength	F (Insert Depth)
ISO 15M4UL V0 Insulator 15mm, M4 Art: ISO2000 Copied	0,005 kg	15 mm	3 Nm	12 mm	1500 daN	M4	100 daN	3 mm	150 daN	5 mm
ISO 20M4 Art: ISO2005 Copied	0,011 kg	20 mm	3 Nm	15 mm	2000 daN	M4	100 daN	4 mm	200 daN	5 mm
ISO 20M5 Art: ISO2007 Copied	0,011 kg	20 mm	6 Nm	15 mm	2000 daN	M5	150 daN	4 mm		5 mm
ISO 20M6 Art: ISO2010 Copied	0,011 kg	20 mm	8 Nm	15 mm	2000 daN	M6	200 daN	4 mm	200 daN	5 mm
ISO 25M5 Art: ISO2015 Copied	0,013 kg	25 mm	6 Nm	15 mm	2500 daN	M5	200 daN	5 mm	250 daN	8 mm
ISO 25M6 Art: ISO2020 Copied	0,012 kg	25 mm	10 Nm	15 mm	2500 daN	M6	200 daN	5 mm	400 daN	8 mm
ISO 30M6 Art: ISO2025 Copied	0,038 kg	30 mm	10 Nm	26 mm	7500 daN	M6	500 daN	6 mm	400 daN	9 mm
ISO 30M8 Art: ISO2030 Copied	0,035 kg	30 mm	25 Nm	26 mm	7500 daN	M8	500 daN	6 mm	800 daN	9 mm
ISO 35M6 Art: ISO2035 Copied	0,49 kg	35 mm	10 Nm	28 mm	6500 daN	M6	570 daN	7 mm	800 daN	11 mm
ISO 35M8 Art: ISO2040 Copied	0,05 kg	35 mm	25 Nm	28 mm	6500 daN	M8	570 daN	7 mm	900 daN	11 mm
ISO 35M10 Art: ISO2045 Copied	0,058 kg	35 mm	50 Nm	28 mm	6500 daN	M10	570 daN	7 mm	900 daN	11 mm
ISO 35M8W Art: ISO2046 Copied	0,109 kg	35 mm	25 Nm	35 mm	11000 daN	M8	650 daN	10 mm	1100 daN	11 mm
ISO 35M10W Art: ISO2048 Copied	0,108 kg	35 mm	50 Nm	35 mm	11000 daN	M10	650 daN	10 mm	1100 daN	11 mm
ISO 40M6 Art: ISO2050 Copied	0,056 kg	40 mm	10 Nm	28 mm	7500 daN	M6	500 daN	8 mm	1300 daN	11 mm
ISO 40M8 Art: ISO2055 Copied	0,065 kg	40 mm	25 Nm	28 mm	7500 daN	M8	500 daN	8 mm	1300 daN	11 mm
ISO 40M10 Art: ISO2060 Copied	0,063 kg	40 mm	50 Nm	28 mm	7500 daN	M10	500 daN	8 mm	1300 daN	11 mm
ISO 40M8W Art: ISO2061 Copied	0,108 kg	40 mm	25 Nm	40 mm	12000 daN	M8	600 daN	12 mm	1500 daN	11 mm
ISO 40M10W Art: ISO2063 Copied	0,108 kg	40 mm	50 Nm	40 mm	12000 daN	M10	600 daN	12 mm	1500 daN	11 mm
ISO 45M6 Art: ISO2065 Copied	0,108 kg	45 mm	10 Nm	33 mm	9000 daN	M6	650 daN	10 mm	1600 daN	15 mm
ISO 45M8 Art: ISO2070 Copied	0,097 kg	45 mm	25 Nm	33 mm	9000 daN	M8	650 daN	10 mm	1600 daN	15 mm
ISO 45M10 Art: ISO2075 Copied	0,097 kg	45 mm	50 Nm	33 mm	9000 daN	M10	700 daN	10 mm	1800 daN	15 mm
ISO 45M8W Art: ISO2076 Copied	0,132 kg	45 mm	25 Nm	41 mm	14000 daN	M8	800 daN	10,5 mm	2000 daN	15 mm
ISO 45M10W Art: ISO2078 Copied	0,132 kg	45 mm	50 Nm	41 mm	14000 daN	M10	800 daN	10,5 mm	2000 daN	15 mm
ISO 50M6 Art: ISO2080 Copied	0,094 kg	50 mm	10 Nm	29 mm	10000 daN	M6	400 daN	11 mm	1500 daN	15 mm
ISO 50M8 Art: ISO2085 Copied	0,096 kg	50 mm	25 Nm	29 mm	10000 daN	M8	450 daN	11 mm	1600 daN	15 mm
ISO 50M10 Art: ISO2090 Copied	0,093 kg	50 mm	50 Nm	29 mm	10000 daN	M10	650 daN	11 mm	1800 daN	15 mm
ISO 50M10W Art: ISO2091 Copied	0,145 kg	50 mm	50 Nm	40 mm	13000 daN	M10	750 daN	12 mm	2000 daN	15 mm
ISO 50M12 Art: ISO2093 Copied	0,145 kg	50 mm	85 Nm	40 mm	13000 daN	M12	850 daN	12 mm	2000 daN	15 mm
ISO 55M10 Art: ISO2094 Copied	0,185 kg	55 mm	50 Nm	45 mm	15000 daN	M10	1000 daN	12 mm	2200 daN	15 mm
ISO 60M8 Art: ISO2095 Copied	0,194 kg	60 mm	25 Nm	42 mm	15000 daN	M8	900 daN	12 mm	2200 daN	15 mm
ISO 60M10 Art: ISO2100 Copied	0,19 kg	60 mm	50 Nm	42 mm	15000 daN	M10	900 daN	12 mm	2200 daN	15 mm
ISO 70M10 Art: ISO2101 Copied	0,335 kg	70 mm	50 Nm	50 mm	18000 daN	M10	900 daN	13 mm	2200 daN	25 mm
ISO 70M12 Art: ISO2103 Copied	0,331 kg	70 mm	85 Nm	50 mm	18000 daN	M12	1200 daN	13 mm	2500 daN	25 mm
ISO 75M12 Art: ISO2105 Copied	0,203 kg	75 mm	85 Nm	35 mm	12000 daN	M12	750 daN	11,5 mm	2000 daN	25 mm
ISO 75M16 Art: ISO2110 Copied	0,246 kg	75 mm	200 Nm	35 mm	12000 daN	M16	750 daN	11,5 mm	2000 daN	25 mm
ISO 80M12 Art: ISO2112 Copied	0,37 kg	80 mm	85 Nm	50 mm	18000 daN	M12	1200 daN	14 mm	2500 daN	25 mm
ISO 100M12 Art: ISO2115 Copied	0,458 kg	100 mm	85 Nm	50 mm	20000 daN	M12	1000 daN	21 mm	3000 daN	25 mm
ISO 100M16 Art: ISO2117 Copied	0,43 kg	100 mm	200 Nm	50 mm	20000 daN	M16	1000 daN	21 mm	3000 daN	25 mm
